Investigación de PZT POXY PIEZOELECTRICO MATERIAL COMPUESTO

En las aplicaciones prácticas, elMateriales piezoeléctricos Transductor de cerámica piezo.Necesita tener un alto coeficiente de cohesión electromecánico KT para convertir efectivamente la energía eléctrica y la energía mecánica entre sí, al mismo tiempo, es necesario expandir el coeficiente dieléctrico lo más alto posible para recibir la energía eléctrica. La transmisión es más eficiente; y la pérdida dieléctrica es (TANS <0.05), la pérdida mecánica (el puerto de factor de calidad mecánico es posible garantizar la sensibilidad del transductor; además, para garantizar que la onda de sonido emitida por el transductor esté en la interfaz de tejido. Cuando El agua se transmite y recibe, la energía se combina mejor. La impedancia acústica debe ser lo más cercana posible a la impedancia acústica del tejido humano, de modo que la interfaz de onda de sonido puede realizar mejor el desastre energético cuando se transmite y recibe.

El grosor de cerámica piezoeléctrico en dirección al coeficiente de coincidencia electromecánica KT es pequeña (entre 0,4 y 0.5), la constante dieléctrica se expande entre 100 y 2400, la pérdida dieléctrica de los TANS es <0.02 y el factor Q Mechanical Quality Q es entre 10 y 1000, el La impedancia acústica Z está entre 20 y 30 MRAYL, lo que es dificil de realizar una coincidencia de impedancia acústica. lossensor de vibración piezo(El difluoruro de polietileno y su polímero) tiene una impedancia acústica inferior, por lo que la coincidencia de impedancia de sonido es más fácil. Estos materiales tienen un bajo coeficiente de acoplamiento electromecánico (KT <0,3) y una alta pérdida dieléctrica (un TANS 0,15), de modo que los transductores de película delgada piezoeléctricos hicieron la sensibilidad inferior. Los materiales compuestosPiezoeléctricos tienen las características de las cerámicas piezoeléctricas y los polímeros, y el electromecánico. El coeficiente de cohesión es grande, lo que puede alcanzar 0.6-0.75, el valor de impedancia acústica puede alcanzar Z <7.Ssmrayl y una amplia gama de constantes piezoeléctricos) y las pérdidas dieléctricas bajas y mecánicas lo hacen adecuado para hacer transductores ultrasónicos de banda ancha, alta sensibilidad.

En 1985, Wallace Ardensmith estableció un modelo físico del modo de vibración de grosor desensor piezoeléctrico trabajando, Y teóricamente dio los parámetros de rendimiento de los materiales compuestos piezoeléctricos con la fracción de volumen de las cerámicas piezoeléctricas. La relación entre los cambios se encuentra en el transductor de ultrasonido médico, materiales piezoeléctricos operan en el modo de vibración espesor. En este momento, cuando está considerando sólo el modo de vibración espesor, el material compuesto puede ser aproximadamente equivalente considerado como un piezoeléctricos propiedades material.Having pueden simplificarse y asumieron.

(1) El campo eléctrico tiene un componente sólo en la dirección del espesor, y en consecuencia el material de dos fases tiene un componente sólo en el eje Z.
(2) La tensión transversal y la tensión del material de dos fases son iguales.

Se puede observar a partir de la microestructura del material compuesto que las columnas dispuestas periódicamente para reflejar las ondas de propagación, en particular cuando se está propagando ondas de sonido que resuena con las columnas. En este momento, el Cordero de onda y la microestructura se detiene el material compuesto se forma una resonancia, por lo que la descripción del material compuesto es como un medio isotrópico no es muy precisa. Con el fin de garantizar la precisión del modelo WA Smith al describir el tipo L cristal 3 piezos discos, es necesario para asegurar que el material compuesto de 3 l tipo piezoeléctrico puede ser considerado como un medio isotrópico, y los alcances compuestos piezoeléctricos la resonante frecuencia. Cuando es necesario para suprimir el modo de vibración lateral espacial tanto como sea posible, sólo existe el modo de vibración espesor. Además, las condiciones bajo las cuales los piezoeléctricos vibra de material compuesto sólo en la dirección del espesor.

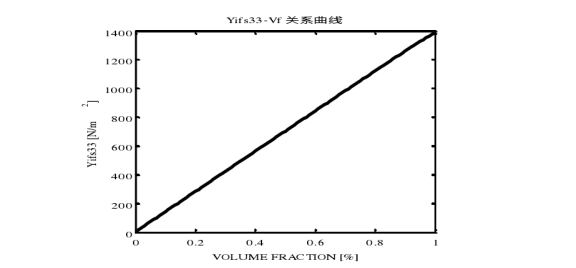

Se puede observar que la constante dieléctrica del material compuesto l-3 es, básicamente, aumentando con la fracción de volumen de la scanner.It tubo piezoeléctrico tiene una tendencia de crecimiento lineal, y la constante dieléctrica varía con la fase piezoeléctrico y no se ve afectada por la forma de sección transversal del anillo piezoeléctrico. Es decir, en la misma fracción de volumen, la disposición de la fase piezoeléctrico está en la fase no piezoeléctrico está integrado con toda la constante eléctrica compuesta material.El no tiene efecto.
