HIFU esférico bidimensional piezo

Las personas intentan optimizar los parámetros de diseño de la matriz de la sonda (como elementos de matriz, elementos de matriz, etc.), optimizando los componentes de coincidencia acústica de la sonda, forma de elemento de matriz, tamaño, velocidad de llenado, optimizan el medidor de campo de sonido para el diseño y el cálculo de la sonda Método, optimizando. El modelo de señal de la sonda, la selección de materiales piezoeléctricos, y otros desafíos técnicos en el diseño de múltiples sondas para obtener mejores efectos de enfoque. Por lo tanto, una gran cantidad de resultados de la investigación han aparecido uno tras otro. En 2000, Jeffrey w Mano llevó a cabo un estudio teórico sobre los factores que influyen de las características del campo de sonido de arreglos de fase esféricas: incluyendo elementos de la matriz, el tamaño, la frecuencia de rectángulo, anillo, hexágono y al azar. Además, con el fin de analizar cuantitativamente el campo de sonidoTransductor HIFU PIZO, El campo de sonido efecto de enfoque se divide en varios niveles según la intensidad del campo de sonido. A través de análisis teórico y experimental, se concluye que el modelo matriz obtenida por disposición al azar en el caso donde la relación del elemento de longitud de onda es 0,5-5 mm tiene un buen efecto de enfoque. Para la disposición aleatoria, cuando la escasez de los elementos de la matriz es de entre 40% y 70%, también se puede obtener un buen efecto de enfoque. Hynynen diseñado y optimizado el uso de tratamiento transcraneal desde la perspectiva de elementos de la matriz y la tasa de relleno.Material PZT HIFU PIEZOsonda desarrolló una matriz de 500 elementos, que opera entre 700 y 800 de la sonda kHz.The utilizada en los experimentos in vitro para demostrar la viabilidad del tratamiento transcraneal de la sonda. Hynynen Diseño Mapa físico de la sonda HIFU transcraneal.

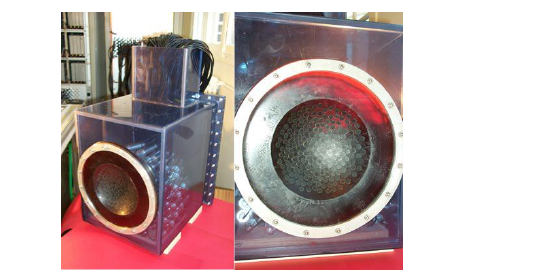

Fink diseñó una alta intensidadSensor de vibración HIFU PIEZOpara el tratamiento transcraneal. Su frecuencia es 0,8 MHz, la intensidad máxima de sonido de la superficie de la sonda es Zow / c mZ, y el elemento de matriz es un disco de cerámica piezo. La sonda puede conseguir un intervalo de desviación de ± 10 mm en la dirección radial.

En China, un focalizados de alta intensidad4MHz ultrasonido Piezo HIFUSe propone array hased con elementos de la matriz densamente dispuestas, y el algoritmo de la matriz inversa de enfoque de síntesis se utiliza con éxito para calcular un mejor efecto de enfoque, y el único punto y multi-punto de enfoque métodos se realizan. Una matriz de sonda diseñada para el equipo dirigido por el académico Chen Yazhu.

A lo largo de la investigación deP8 Material Piezo HIFUSondas de tratamiento por equipos de investigación nacionales y extranjeros, no es difícil encontrar que los investigadores se han establecido. La estructura de la matriz de corona esférica dimensional con diferentes matrices se contabilizó y la matriz de HIFU con un elemento de matriz diferente, forma, resonancia Las características de frecuencia y estructura se diseñaron de acuerdo con diferentes requisitos clínicos. Sin embargo, cuando está diseñando la estructura de matriz de corona esférica bidimensional, todavía hay grandes obstáculos. Debido a que la estructura de matriz de corona esférica bidimensional es relativamente compleja, no hay un total de principios de diseño de matriz para el diseño de estructura de matriz de corona esférica bidimensional.
