Función de enfoque de HIFU PIEZO de superficie cóncava.

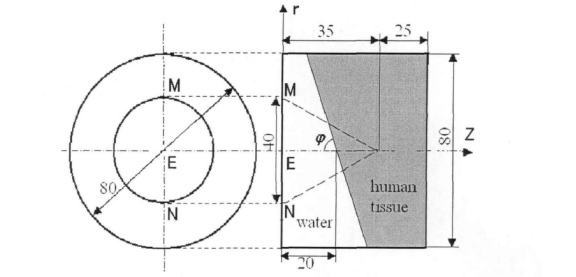

Tomando el modelo de simulación de HIFU para tumor de mama como referencia, estableciendo el transductor adicional como se muestra en la figura. Un modelo de simulación tridimensional del cuerpo humano es el tejido de grasa o músculo con un cierto ángulo de sonido, y se lleva a cabo en tres Dimensiones Cálculo de simulación, estudiando la distribución de la presión de sonido formada en diferentes ángulos de cálculo en el área de cálculo, la posición y el tamaño del área de enfoque tienen el impacto. El área de cálculo del modelo de simulación es un cilindro con un diámetro de 80 mm y una longitud de 60 mm, en la que se cambia el cilindro. El diámetro del dispositivo de energía es MN 2 40Inm, su longitud focal geométrica del transductor cerámico piezoeléctrico HIFU es de 35. mm, y su sonido se agrega a 20 mm del transductor. Los ángulos del eje fueron 900, 760 y 63 \"grasa corporal y tejido muscular respectivamente.

El establecimiento de un modelo de simulación tridimensional es analizar y discutir los efectos de las diferentes funciones de excitación en el campo de sonido en el área de enfoque del tratamiento de HIFU; El efecto de los parámetros aficionados en la densidad de energía del enfoque de ultrasonido anular fasado tiene un área de cálculo poco profunda del modelo de estimulación.Cristal Piezoeléctrico ultrasónico HIFUPara el tratamiento de tumores de mama es una referencia, y la región focal del tejido humano y el eje del transductor no es perpendicular para la influencia de la posición, el tamaño y la distribución de la presión de sonido. Los resultados son los siguientes:

(1) En las mismas condiciones de modelo, el transductor utiliza diferentes formas de forma de onda de excitación para formar la presión de sonido de la zona focal, la longitud focal es diferente.

(2) sobre el método de enfoque de anillo fasado,Impedancia de Hifu Piezo Transductorestá cambiando el área de enfoque a la distancia de la matriz y la rectitud es el anillo de enfoque. El diámetro D puede cambiar la densidad de energía en la sección poco profunda de la matriz 60 a posterior. Cambiar el diámetro del elemento de matriz R no tiene efecto en la densidad poco profunda.

Este documento utiliza el método de simulación ultrasónica FDTD ultrasonido propuesto. La influencia de la forma de onda del vibrador en la distribución de la presión de sonido en la región focal; Los parámetros de enfoque son de la fase diferente en la capa superficial. Los efectos de la densidad de energía interna se analizaron y proporcionaron datos teóricos para el desarrollo deMaterial piezoeléctrico HIFU PIEZOPlanes de tratamiento. En el mismo tiempo, con referencia a la práctica de tratamiento clínico, se establece un modelo de simulación tridimensional sin simetría de eje para la futura realidad tridimensional. El cálculo de simulación del tejido humano ha establecido un método de simulación simple y simple y Programa de software. Este estudio se estableció el modelo de simulación y el estudio de simulación solo en las condiciones de ajuste del cuerpo del agua o el tejido corporal único. Cuando el tejido humano está en ángulo con el eje de sonido, la región focal se forma para desviarse del eje acústico, también es diferente de la dirección de desplazamiento intramuscular, y su dirección de compensación está relacionada con qué parámetros característicos de laSensor HIFU PIEZO

Los datos de cálculo no se pueden juzgar dentro del alcance del cálculo, y la investigación sobre la mejora debe realizarse aún más. Al mismo tiempo. El verdadero modelo sigue siendo muy diferente de la estructura de tejido humano real y las características del tejido. La estructura real del tejido humano tiene un método de simulación y un programa de simulación del sistema del modelo tridimensional de las características organizativas para un estudio adicional.
