En unelemento cerámico piezoEl cristal, los iones positivos y negativos se disponen regularmente para formar una red cristalina. Esto crea un momento eléctrico intrínseco, aparece una carga polarizada en la superficie del cristal, y debido a que el cristal está expuesto al aire, después de un período de tiempo, la carga es neutralizada por los iones alienígenas en el aire que cae en el piezo. El cristal, por lo tanto, tanto la carga de la superficie de polarización como el momento eléctrico no aparecen, sino que cuando el cristal piezoe se somete a una deformación mecánica, cambia la celosía de cristal. Por lo tanto, el momento eléctrico cambia, y el valor de carga de polarización superficial también cambia. Por lo tanto, existe un aumento medible (aumento o disminución) en la carga positiva o negativa en la superficie. Este incremento es el efecto piezoeléctrico.
Describe principalmente el modo de polarización y vibración del principio, la polarización y la vibración del zumbador cerámico piezoeléctrico, que le brinda una comprensión integral de la estructura y el principio del timbre cerámico piezoeléctrico. El principio de zumbador de chips cerámicos piezoeléctricos, algunos materiales bajo la acción de la tensión mecánica, lo que provoca el desplazamiento relativo de los centros de carga internos positivos y negativos que se polarizarán, lo que resulta en el fenómeno de los cargos de coincidencia opuesta en los dos extremos del material, llamado Efecto piezoeléctrico. Piezocerámica con tales propiedades se llama cerámica piezoeléctrica, y su densidad de carga superficial es proporcional a la tensión mecánica que recibe. A la inversa, cuando tales materiales están sujetos a un campo eléctrico externo, los centros de carga internos positivos y negativos se desplazan, lo que puede causar deformación mecánica del material. La magnitud de la deformación es proporcional a la resistencia del campo eléctrico en el proceso de fabricar el zumbador en el material cerámico piezoeléctrico. Debe polarizarse, y el material cerámico piezoeléctrico debe ser polarizado para tener propiedades piezoeléctricas; La polarización es orientar los dominios ferroeléctricos en la dirección cerámica piezoeléctrica del campo eléctrico bajo la acción de un campo eléctrico de corriente continua. El modo de vibración radial del zumbador de pieza cerámica piezoeléctrica, el modo de vibración radial del disco cerámico piezoeléctrico es un modo de vibración de uso común, y la vibración de estiramiento a lo largo de la dirección radial de la oblea se llama el modo de vibración radial.

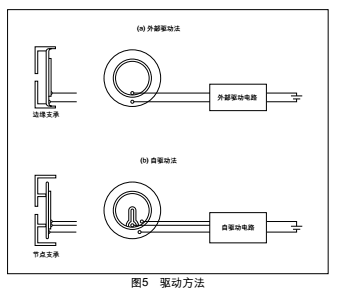

Hay dos tipos deZumbador piezoeléctrico PIZO DIAFRAGMMétodos de conducción, a saber, método de conducción externa y método de conducción automática. Como se muestra en la Figura 5.
Hay cuatro tipos de circuitos para el zumbador de diafragma piezo que utiliza un método de unidad externo, que son un circuito impulsado por una señal de salida de oscilador multifrecuencia inestable. La oscilación o la parada se generan por la operación de encendido / apagado de la señal de entrada. C. Un circuito impulsado por una señal de salida CMOS LSI. D. Un diafragma piezoeléctrico conectado por un circuito integrado de anillo electromecánico telefónico.
