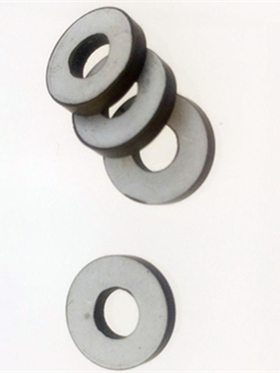

 Componentes de sonido piezoeléctrico |  Anillos piezocerámicos de material PZT |  Sensores de anillo de cerámica piezo. |
El complejo estator de laComponentes de sonido piezoeléctricoPara el motor ultrasónico es el elemento de vibración del motor. Al probar las características de admisión del estator, no solo se puede reflejar directamente el índice de rendimiento del vibrador piezoeléctrico, sino que también se puede predecir el rendimiento del motor ultrasónico y el circuito equivalente de laAnillos piezocerámicos de material PZTPuede ser obtenido. Los otros parámetros del componente se estiman. El proceso de producción de motores ultrasónicos requiere una alta precisión, por lo que los requisitos del proceso de producción son muy estrictos, incluso si el mismo tamaño del motor se deba a las diferencias en la producción del rendimiento individual del motor más o menos sesgado, por lo que cuando monta el motor, usted Debe prestar atención a los siguientes problemas.
1. Cerámica piezoeléctrica.
Los requisitos de precisión de zonificación de electrodos cerámicos piezoeléctricos son muy estrictos, porque las características inconsistentes deSensores de anillo de cerámica piezo.Afectará el funcionamiento suave del motor, la uniformidad de cada zona afectará la uniformidad de la amplitud del motor, el error está entre 2-3%.
2.El estator
El estator es una parte clave del motor, por lo que la precisión de mecanizado del estator es exigente. Para evitar que el transductor de vibración piezoeléctrico se rompa debido a la vibración de alta frecuencia durante la operación, la planitud de la superficie de unión de laAnillos piezocerámicos baratosSe requiere que sea alto; Al mismo tiempo, la planitud de la superficie de transmisión del estator debe asegurarse para que el rotor se contacte entre sí. Bueno, y así garantizar la potencia de salida del motor ultrasónico; la altura de cada unoAnillos piezocerámicos de alta frecuenciadebe ser consistente para evitar las frecuencias modales del estator dos fases que son desiguales.
3. Vinculación
La buena adherencia entre el estator y la cerámica piezoeléctrica está directamente relacionada con el rendimiento de salida del motor. El grosor de la capa adhesiva debe asegurarse de que la energía pueda transferirse mejor desde el material cerámico piezoeléctrico al estator y la disipación del calor de laTransductor de anillos piezocerámicos de 22kHz.se puede mejorar, y se puede mejorar el rendimiento de salida del motor; Si las burbujas de aire están atrapadas dentro de la capa adhesiva, es fácil a alta frecuencia. El fenómeno de Degumming se produce bajo vibración y el motor está desechado.
4. La aplicación de la presresión.
La pre-presión adecuada puede hacer que el motor ultrasónico juegue el mejor rendimiento y evite los graves problemas de generación de calor graves, la corriente de entrada grande y el gran ruido. Tomando el motor ultrasónico de onda ondulada TRUM60 Tipo como objeto de investigación, se analizó la influencia del cristal de DIFERENTE PIEZO DE DISCO PIEZO (P-41, PMNS.PZN-IX) en las características de la máquina. El motor con cerámica P-41 se usó como TRUM 60 I Tipo. , utilizando PMNS. PZN. El motor de cerámica PZT es el trum.60 II.
