Desarrollo del transductor de ultrasonido enfocado de alta intensidad.

En esta sección, dos tipos deMateriales compuestos de cerámica piezoeléctricaCon una frecuencia central de alrededor de 50 MHz, se preparan para preparar dos tipos de poli. EnfocadoTransductores ultrasónicosEn forma de un punto focal es enfoque esférico y enfoque de línea cilíndrica, respectivamente. El diagrama esquemático del transductor ultrasónico es el siguiente:

La estructura básica de laTransductor de ultrasonido de alto enfoqueSe divide en material piezoeléctrico, capa de coincidencia acústica, capa de respaldo acústica, carcasa exterior y alambres, etc. La estructura y la composición de cada parte se muestran en la figura. De acuerdo con la preparación y las características del material compuesto piezoeléctrico de tipo L-3, en este documento, un material compuesto piezoeléctrico con una fracción de volumen es de 35.84%. El material de fase cerámica piezoeléctrico se preparó mediante el método de corte y llenado. en donde la columna cerámica piezoeléctrica tiene una sección transversal cuadrada con un ancho de columna de 36.03 um y un grosor D de 36.52 um.

El ancho de la mano es de 24.14 um. El material compuesto piezoeléctrico fabricado se forma mediante un determinado proceso para formar superficies esféricas y cilíndricas se usan para enfocar las ondas de sonido, luego se aplican los electrodos de respaldo y los electrodos y paquetes de unión. El ultrasonido enfocado de alta intensidad de punto esférico terminado es de 0.6mm '0.6 mm, y la profundidad del enfoque es de 10 mm; El tamaño del transductor de ultrasonido enfocado de línea cilíndrica es de 0,5 mm x 0,6 mm, y la profundidad axial del enfoque es 5.smm.

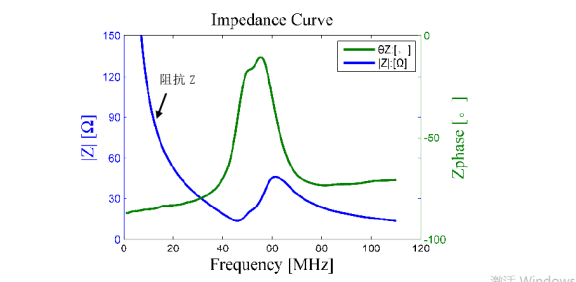

Después de las pruebas, cuando el transductor resuena, la frecuencia de resonancia de la serie es la frecuencia de resonancia de la serie artificialmente 45.968MHz, la frecuencia resonante paralela es unas pocas 60 · 253 MHz, y la frecuencia central FC es 53.111 MHz.

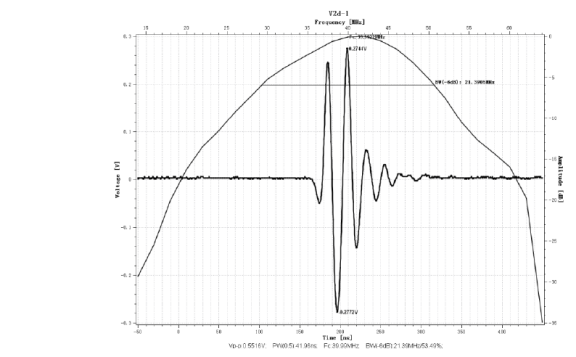

Se puede ver que después de que la capa de coincidencia acústica se coincida, la forma de onda acústica obviamente se mejora, y se reduce el número de ondas de sonido. Se reduce el tiempo de ancho de pulso, y se incrementa el ancho de banda en el dominio de frecuencia.

Realización de un escaneo de campo de sonido En los sensores de proximidad ultrasónica inductiva, se puede usar el experimento para determinar la onda ultrasónica emitida por el transductor. La distribución de la presión de sonido en el espacio. A su vez, la posición de enfoque de la onda de sonido y el tamaño del enfoque se pueden determinar, y el rendimiento del transductor tiene un valor de referencia importante. Esta sección utiliza el sistema de escaneo de campo de sonido tridimensional del laboratorio para realizar la superficie esférica. El campo de sonido tridimensional de los transductores de ultrasonidos de enfoque de punto y enfoque cilíndrico se escaneó utilizando un probador de hidrófono de alta precisión de diámetro.0.2mm.

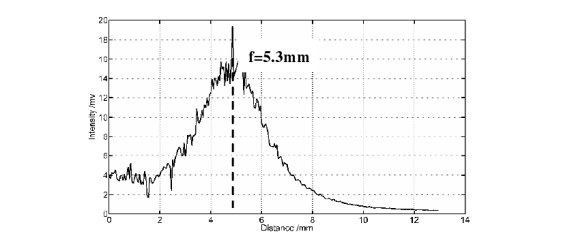

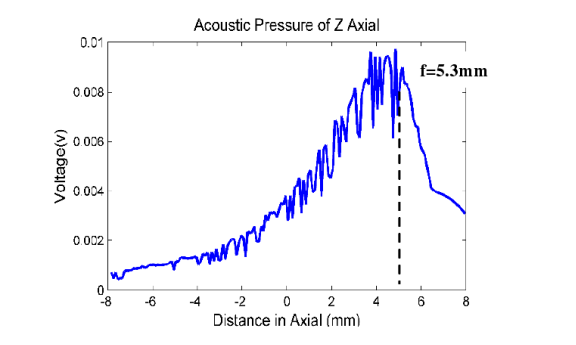

Después de escanear la presión del sonido axial, se puede concluir que el transductor ultrasónico enfocado en el punto esférico tiene una profundidad de enfoque de 5,3 mm.

Transductor de ultrasonido enfocado de punto esférico tiene la prueba de campo de sonido
